Cantidad: | |
---|---|
J
MICC
Positivo: Hierro, Negativo: Constantan
Color: · brillante o oxidado
Producto Tamaño: 0.05mm a 10.0mm

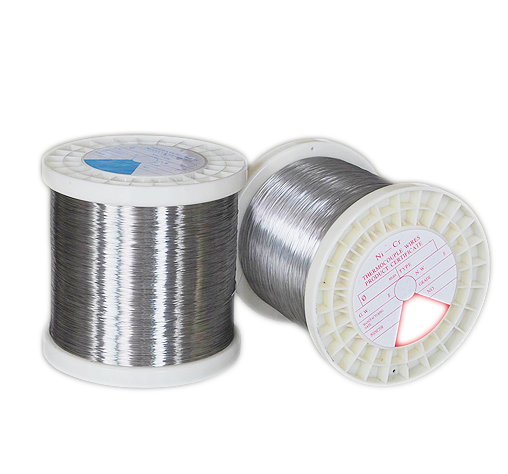

El cable desnudo del termopar se usa a temperaturas de hasta 1260 ° C (2300 ° F). Thermopouple MICC desnudo
el alambre es Se suministra con superficie brillante u oxidada de acuerdo con requisitos estándar o especiales de EMF.
Cada cable individual se calibra contra el platino y los valores de EMF se muestran en cada bobina o carrete.
Variedad e índice de termopar. | ||
Variedad | Escribe | Rango de medición (℃) |
Nicr-nisi | K | -200-1300 |
Nicr-cuni | E | -200-900 |
Fe-cuni | J | -40-750 |
Cu-cuni | T | -200-350 |
Nicrsi-Nisi | N | -200-1300 |
NICR-AUFE0.07 | NICR-AUFE0.07 | -270-0 |
Tipo de termopar y grado
Tipo de termopar | Calificación | Rango de temperatura (℃) | Desviación permisible |
tipo k y tipo n | I | -40-1100 | ± 1.5 ℃ o ± 0.4% t |
II | -40-1300 | ± 2.5 ℃ o ± 0.75% t | |
III | -200-40 | ± 2.5 ℃ o ± 1.5% t | |
tipo e | I | -40-1100 | ± 1.5 ℃ o ± 0.4% t |
II | -40-1300 | ± 2.5 ℃ o ± 0.75% t | |
III | -200-40 | ± 2.5 ℃ o ± 1.5% t | |
Tipo J | I | -40-750 | ± 1.5 ℃ o ± 0.4% t |
II | -40-750 | ± 2.5 ℃ o ± 0.75% t | |
Tipo T | I | -40-350 | ± 0.5 ℃ o ± 0.4% t |
II | -40-350 | ± 1.0 ℃ o ± 0.75% t | |
III | -200-40 | ± 1.0 ℃ o ± 1.5% t | |
NICR-AUFE0.07 | I | -270-0 | ± 0.5 ℃ |
II | ± 1.0 ℃ |
Especificación de alambre de aleación.
Ánodo | Cátodo | Diámetro (mm) | Temperatura máxima (℃) | |||
nombre | código | nombre | código | largo tiempo usando | de corto tiempo usando | |
NICR10 (Chromel) | Kp | NISI3 (Alumel) | Hacer | Φ0.3 | 700 | 800 |
Φ0.5 | 800 | 900 | ||||
Φ0.8 Φ1.0 | 900 | 1000 | ||||
Φ1.2 Φ1.6 | 1000 | 1100 | ||||
Φ2.0 Φ2.5 | 1100 | 1200 | ||||
NICR14.2SI | notario público | NISI4 | Nn | Φ3.2 | 1200 | 1300 |
NICR10 (Chromel) | EP | Cuni45 (copel) | En | Φ0.3 Φ0.5 | 350 | 450 |
Φ0.8 Φ1.0 Φ1.2 | 450 | 550 | ||||
Φ1.6 Φ2.0 | 550 | 650 | ||||
Φ2.5 | 650 | 750 | ||||
Φ3.2 | 750 | 900 | ||||
Fe (hierro) | Jp | Cuni45 (copel) | Jn | Φ0.3 Φ0.5 | 300 | 400 |
Φ0.8 Φ1.0 Φ1.2 | 400 | 500 | ||||
Φ1.6 Φ2.0 | 500 | 600 | ||||
Φ2.5 Φ3.2 | 600 | 750 | ||||
Cu (cobre) | Tp | Cuni45 (copel) | Tennesse | Φ0.2 Φ0.3 | 150 | 200 |
Φ0.5 Φ0.8 | 200 | 250 | ||||
Φ1.0 Φ1.2 | 250 | 300 | ||||
Φ1.6 Φ2.0 | 300 | 350 |
Positivo: Hierro, Negativo: Constantan
Color: · brillante o oxidado
Producto Tamaño: 0.05mm a 10.0mm
El cable desnudo del termopar se usa a temperaturas de hasta 1260 ° C (2300 ° F). Thermopouple MICC desnudo
el alambre es Se suministra con superficie brillante u oxidada de acuerdo con requisitos estándar o especiales de EMF.
Cada cable individual se calibra contra el platino y los valores de EMF se muestran en cada bobina o carrete.
Variedad e índice de termopar. | ||
Variedad | Escribe | Rango de medición (℃) |
Nicr-nisi | K | -200-1300 |
Nicr-cuni | E | -200-900 |
Fe-cuni | J | -40-750 |
Cu-cuni | T | -200-350 |
Nicrsi-Nisi | N | -200-1300 |
NICR-AUFE0.07 | NICR-AUFE0.07 | -270-0 |
Tipo de termopar y grado
Tipo de termopar | Calificación | Rango de temperatura (℃) | Desviación permisible |
tipo k y tipo n | I | -40-1100 | ± 1.5 ℃ o ± 0.4% t |
II | -40-1300 | ± 2.5 ℃ o ± 0.75% t | |
III | -200-40 | ± 2.5 ℃ o ± 1.5% t | |
tipo e | I | -40-1100 | ± 1.5 ℃ o ± 0.4% t |
II | -40-1300 | ± 2.5 ℃ o ± 0.75% t | |
III | -200-40 | ± 2.5 ℃ o ± 1.5% t | |
Tipo J | I | -40-750 | ± 1.5 ℃ o ± 0.4% t |
II | -40-750 | ± 2.5 ℃ o ± 0.75% t | |
Tipo T | I | -40-350 | ± 0.5 ℃ o ± 0.4% t |
II | -40-350 | ± 1.0 ℃ o ± 0.75% t | |
III | -200-40 | ± 1.0 ℃ o ± 1.5% t | |
NICR-AUFE0.07 | I | -270-0 | ± 0.5 ℃ |
II | ± 1.0 ℃ |
Especificación de alambre de aleación.
Ánodo | Cátodo | Diámetro (mm) | Temperatura máxima (℃) | |||
nombre | código | nombre | código | largo tiempo usando | de corto tiempo usando | |
NICR10 (Chromel) | Kp | NISI3 (Alumel) | Hacer | Φ0.3 | 700 | 800 |
Φ0.5 | 800 | 900 | ||||
Φ0.8 Φ1.0 | 900 | 1000 | ||||
Φ1.2 Φ1.6 | 1000 | 1100 | ||||
Φ2.0 Φ2.5 | 1100 | 1200 | ||||
NICR14.2SI | notario público | NISI4 | Nn | Φ3.2 | 1200 | 1300 |
NICR10 (Chromel) | EP | Cuni45 (copel) | En | Φ0.3 Φ0.5 | 350 | 450 |
Φ0.8 Φ1.0 Φ1.2 | 450 | 550 | ||||
Φ1.6 Φ2.0 | 550 | 650 | ||||
Φ2.5 | 650 | 750 | ||||
Φ3.2 | 750 | 900 | ||||
Fe (hierro) | Jp | Cuni45 (copel) | Jn | Φ0.3 Φ0.5 | 300 | 400 |
Φ0.8 Φ1.0 Φ1.2 | 400 | 500 | ||||
Φ1.6 Φ2.0 | 500 | 600 | ||||
Φ2.5 Φ3.2 | 600 | 750 | ||||
Cu (cobre) | Tp | Cuni45 (copel) | Tennesse | Φ0.2 Φ0.3 | 150 | 200 |
Φ0.5 Φ0.8 | 200 | 250 | ||||
Φ1.0 Φ1.2 | 250 | 300 | ||||
Φ1.6 Φ2.0 | 300 | 350 |
Escribe | Cable pelado | Ambiente de trabajo | Termperatura (° C) | |
K | NICR | Oxidante | -200 | 1260 |
Si no | Inerte | |||
N | Nicrsi | Oxidante | -200 | 1260 |
Si no | Oxidante | |||
E | NICR | Oxidante | -200 | 900 |
Cuni | Oxidante | |||
J | Fe | Oxidante | -40 | 750 |
Cuni | Reducción, inerte, vacío. | |||
T | Cúbito | Oxidante, aspiradora. | -200 | 350 |
Cuni | Reducción, inerte |
Escribe | Φ3.26mm | Φ1.63mm | Φ1.00mm | Φ0.80mm | Φ0.50mm | Φ0.30mm |
K | 1050 ° C | 930 ° C | 900 ° C | 860 ° C | 800 ° C | 750 ° C |
E | 860 ° C | 800 ° C | 750 ° C | 700 ° C | 660 ° C | 620 ° C |
T | 400 ° C | 360 ° C | 320 ° C | 280 ° C | 250 ° C | |
J | 760 ° C | 760 ° C | 720 ° C | 680 ° C | 650 ° C | 600 ° C |
N | 1100 ° C | 1010 ° C | 960 ° C | 930 ° C | 890 ° C | 840 ° C |
Escribe | Rango de temperatura de funcionamiento | Tolerancia | |||
Largo | corto | Calificación | Temperatura | Tolerancia | |
K | 1200 | 1300 | I | -40 ~ 1100 ' | ± 1.5 ℃ o ± 0.4% t |
II | -40 ~ 1300 ' | ± 2.5 ℃ o ± 0.75% t | |||
N | 1200 | 1300 | I | -40 ~ 1100 ' | ± 1.5 ℃ o ± 0.4% t |
II | -40 ~ 1300 ' | ± 2.5 ℃ o ± 0.75% t | |||
E | 750 | 900 | I | -40 ~ 800 ' | ± 1.5 ℃ o ± 0.4% t |
II | -40 ~ 900 ' | ± 2.5 ℃ o ± 0.75% t | |||
J | 600 | 750 | I | 0 ~ 75 | ± 1.5 ℃ o ± 0.4% t |
II | ± 2.5 ℃ o ± 0.75% t | ||||
T | 300 | 350 | I | -40 ~ 350 ' | ± 0.5 ℃ o ± 0.4% t |
II | ± 1 ℃ o ± 0.75% t | ||||
III | -200 ~ 40 ' | ± 1 ℃ o ± 1.5% t |
Escribe | Rango de temperatura | Límites de error | |
estándar | especial | ||
T | (0 a 133) ℃ [32 a 270] ℉ (133 a 350) ℃ [270 a 662] ℉ | ± 1 ℃ [2 ℉] ± 0.75% | ± 0.5 ℃ [1 ℉] ± 0.4% |
J | (0 a 293) ℃ [32 a 559] ℉ (293 a 750) ℃ [559 a 1382] ℉ | ± 2.2 ℃ [4 ℉] ± 0.75% | ± 1.1 ℃ [2 ℉] ± 0.4% |
E | (0 a 340) ℃ [32 a 644] ℉ (240 a 900) ℃ [644 a 1652] ℉ | ± 1.7 ℃ [3 ℉] ± 0.5% | ± 1 ℃ [2 ℉] ± 0.4% |
K | (0 a 293) ℃ [32 a 559] ℉ (293 a 1250) ℃ [559 a 2282] ℉ | ± 2.2 ℃ [4 ℉] ± 0.75% | ± 1.1 ℃ [2 ℉] ± 0.4% |
N | (0 a 293) ℃ [32 a 559] ℉ (293 a 1250) ℃ [559 a 2282] ℉ | ± 2.2 ℃ [4 ℉] ± 0.75% | ± 1.1 ℃ [2 ℉] ± 0.4% |
Escribe | Cable pelado | Ambiente de trabajo | Termperatura (° C) | |
K | NICR | Oxidante | -200 | 1260 |
Si no | Inerte | |||
N | Nicrsi | Oxidante | -200 | 1260 |
Si no | Oxidante | |||
E | NICR | Oxidante | -200 | 900 |
Cuni | Oxidante | |||
J | Fe | Oxidante | -40 | 750 |
Cuni | Reducción, inerte, vacío. | |||
T | Cúbito | Oxidante, aspiradora. | -200 | 350 |
Cuni | Reducción, inerte |
Escribe | Φ3.26mm | Φ1.63mm | Φ1.00mm | Φ0.80mm | Φ0.50mm | Φ0.30mm |
K | 1050 ° C | 930 ° C | 900 ° C | 860 ° C | 800 ° C | 750 ° C |
E | 860 ° C | 800 ° C | 750 ° C | 700 ° C | 660 ° C | 620 ° C |
T | 400 ° C | 360 ° C | 320 ° C | 280 ° C | 250 ° C | |
J | 760 ° C | 760 ° C | 720 ° C | 680 ° C | 650 ° C | 600 ° C |
N | 1100 ° C | 1010 ° C | 960 ° C | 930 ° C | 890 ° C | 840 ° C |
Escribe | Rango de temperatura de funcionamiento | Tolerancia | |||
Largo | corto | Calificación | Temperatura | Tolerancia | |
K | 1200 | 1300 | I | -40 ~ 1100 ' | ± 1.5 ℃ o ± 0.4% t |
II | -40 ~ 1300 ' | ± 2.5 ℃ o ± 0.75% t | |||
N | 1200 | 1300 | I | -40 ~ 1100 ' | ± 1.5 ℃ o ± 0.4% t |
II | -40 ~ 1300 ' | ± 2.5 ℃ o ± 0.75% t | |||
E | 750 | 900 | I | -40 ~ 800 ' | ± 1.5 ℃ o ± 0.4% t |
II | -40 ~ 900 ' | ± 2.5 ℃ o ± 0.75% t | |||
J | 600 | 750 | I | 0 ~ 75 | ± 1.5 ℃ o ± 0.4% t |
II | ± 2.5 ℃ o ± 0.75% t | ||||
T | 300 | 350 | I | -40 ~ 350 ' | ± 0.5 ℃ o ± 0.4% t |
II | ± 1 ℃ o ± 0.75% t | ||||
III | -200 ~ 40 ' | ± 1 ℃ o ± 1.5% t |
Escribe | Rango de temperatura | Límites de error | |
estándar | especial | ||
T | (0 a 133) ℃ [32 a 270] ℉ (133 a 350) ℃ [270 a 662] ℉ | ± 1 ℃ [2 ℉] ± 0.75% | ± 0.5 ℃ [1 ℉] ± 0.4% |
J | (0 a 293) ℃ [32 a 559] ℉ (293 a 750) ℃ [559 a 1382] ℉ | ± 2.2 ℃ [4 ℉] ± 0.75% | ± 1.1 ℃ [2 ℉] ± 0.4% |
E | (0 a 340) ℃ [32 a 644] ℉ (240 a 900) ℃ [644 a 1652] ℉ | ± 1.7 ℃ [3 ℉] ± 0.5% | ± 1 ℃ [2 ℉] ± 0.4% |
K | (0 a 293) ℃ [32 a 559] ℉ (293 a 1250) ℃ [559 a 2282] ℉ | ± 2.2 ℃ [4 ℉] ± 0.75% | ± 1.1 ℃ [2 ℉] ± 0.4% |
N | (0 a 293) ℃ [32 a 559] ℉ (293 a 1250) ℃ [559 a 2282] ℉ | ± 2.2 ℃ [4 ℉] ± 0.75% | ± 1.1 ℃ [2 ℉] ± 0.4% |
