Estilo PAC/L
JUMO

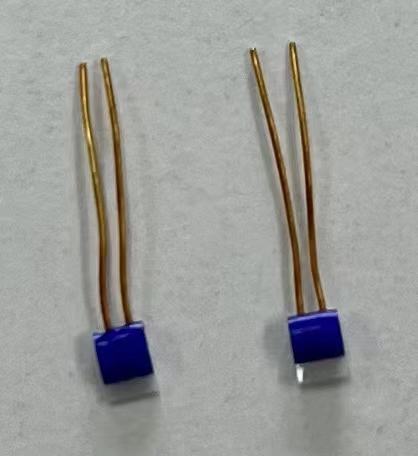

Detectores de temperatura de resistencia de película delgada de platino Los sensores de temperatura se basan en una resistencia dependiente de la temperatura cuyo desarrollo y tolerancias permitidas se definen en el estándar internacional EN 60751. Combinan las propiedades favorables de un sensor de temperatura del platino con las ventajas de la producción a gran escala. Sus características distintivas son la estandarización y la intercambiabilidad universal, así como la alta precisión de la medición, excelente estabilidad a largo plazo y buena reproducibilidad de las propiedades eléctricas. Además, los precios han caído considerablemente en los últimos años, ya que estos sensores están diseñados para cumplir con los requisitos de gran cantidad. Con respecto al precio, los sensores de temperatura de chip de platino son, por lo tanto, una alternativa genuina a los termistores, que se basan en semiconductores.
Los sensores de temperatura de chip de platino, versión L, se utilizan principalmente en la fabricación de varias sondas con cables de conexión. Son particularmente adecuados para la conexión eléctrica a través de juntas de planta suave. Los cables de conexión están hechos de plata pura y son ideales para este propósito.
Los rangos de temperatura de la aplicación de -70 a +250 ° C. Sin embargo, la temperatura máxima es +350 ° C, que abre posibilidades de aplicación adicionales.
Dibujo dimensional:
Datos técnicos
Estándar | En 60 751 |
La temperatura coeficiente | = 3.850 x 10-3 ° C-1 (entre 0 y 100 ° C) |
Rango de temperatura | -70 a +250 ° C ( +350 ° C) |
Tolerancia | Rango de validez de temperatura Clase 1/3 DIN B: -50 a +200 ° C Rango de validez de temperatura Clase A: -70 a +300 ° C Rango de validez de temperatura Clase B: -70 a +350 ° C |
Medición Actual/máximo Actual | PT100 Recomendado: 1.0MA Máximo: 7MA PT500 Recomendado: 0,7 mma Máximo: 3MA PT1000 Recomendado: 0.1mA máximo: 1 mapa PT5000 Recomendado: 0.1mA máximo: 1 mapa |
Condiciones de operación | Los sensores de temperatura de chip de platino no pueden usarse desprotegidos en condiciones ambientales húmedas o atmósferas corrosivas. Tampoco deben sumergirse directamente en líquidos. Es posible que el usuario tenga que llevar a cabo algunos controles antes de la operación. |
Conectando cables | Estos sensores de temperatura cuentan con cables de conexión que están hechos de plata pura. Los cables de conexión son especialmente adecuados para las juntas de planta suave. Durante el procesamiento adicional, es esencial asegurarse de que las conexiones no estén sujetas a presiones laterales. La tensión horizontal en el cable de conexión individual no debe exceder el valor máximo de 5n. Se debe evitar cualquier flexión innecesaria de los cables de conexión, ya que esto puede provocar fatiga del material y una rotura de alambre. Se pueden instalar cables de conexión más largos de hasta 300 mm (en una sola pieza). Alternativamente, las extensiones de cualquier cables varados de longitud o aislados pueden, a pedido, instalarse en una etapa posterior. |
Punto de medición | El valor nominal especificado se refiere a la longitud estándar del cable de conexión L1. La medición se adquiere 2 mm desde el extremo abierto del cable. Si se altera la longitud del cable, se producirán cambios en la resistencia que pueden dar como resultado que la clase de tolerancia no se cumpla. |
Estabilidad a largo plazo | Max. Riñonal0 Drift 0.05%/año |
Aplicación a baja temperatura | Teniendo en cuenta el valor nominal de la deriva y los efectos de la histéresis que pueden ocurrir dentro de ciertos límites, mediciones de temperatura a -200 ° C también son posibles. Se pueden obtener más detalles en solicitud. |
Aislamiento resistencia | > 10mΩ en la habitacion la temperatura |
Auto-calentamiento | ∆t= I2 x r x e |
embalaje | Cinturón/bolsa |
Almacenamiento | En el envasado estándar de la correa, se pueden almacenar sensores de temperatura Jumo, estilo PCA/L durante al menos 12 meses en condiciones ambientales normales. No está permitido almacenar los sensores en atmósferas agresivas, medios corrosivos o en alta humidieta. Dado que los cables de conexión para esta versión están hechos de plata pura, la almacenabilidad se ve reforzada por el envasado ajustado y el entorno oscuro. Si este no es el caso, la plata tenderá a empañarse con el tiempo, lo que puede generar dificultades al hacer la soldadura articulación. |
