LLQ
MICC

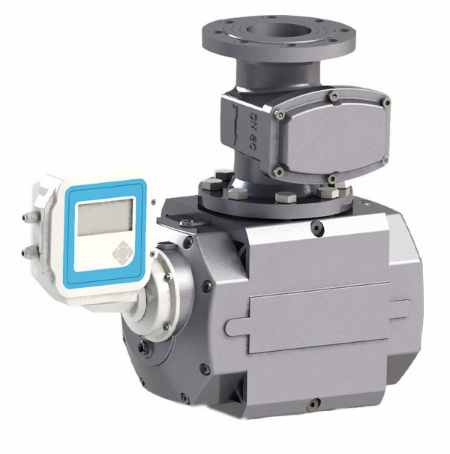

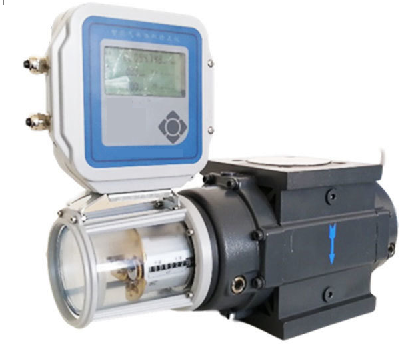

Medidor de flujo de raíces de gas
Está integrado con detección de flujo, temperatura y presión del medidor de flujo inteligente. El medidor de flujo de raíces de gas es un medidor de flujo de nueva generación, que puede ejecutar la compensación automática de temperatura y presión. Este medidor de flujo se basa en la teoría de medición volumétrica y está diseñado para medir con precisión la cantidad total de gas en una tubería. El caudalímetro se compone de dos partes: sensor de caudal de raíces y totalizador de caudal. Se necesita tecnología avanzada de microordenador de un solo chip y alta tecnología de micro potencia, mientras tanto, se puede configurar una presión media en el interior, con cálculo de compensación de seguimiento automático de temperatura, puede mostrar directamente el flujo de volumen total en estado estándar (P0 = 101.325kPa, T0 = 293,15 K).
Este medidor de flujo sigue el estándar del estándar de la industria de maquinaria de la República Popular China JB / T7385-94 \"Medidor de flujo de raíces de gas \" y nuestro estándar de Q / ZCY 05-2002《Caudalímetro de raíces de gas LLQ》.
Medidor de flujo LLQ-Gas Roots
DESCRIPCIÓN
Es un medidor de gas de tipo rotativo de desplazamiento positivo diseñado para medir e indicar continuamente la medición precisa de gas en una tubería. Los medidores de flujo de Gas Roots son adecuados para manejar la mayoría de los tipos de gases comunes, limpios y secos, a velocidades de flujo constantes o variables. Los medidores de construcción estándar no son directamente adecuados para manipular acetileno, biogás o gas residual. Comuníquese con la fábrica para obtener información sobre medidores especialmente construidos con materiales directamente compatibles con estos y otros gases.
SOLICITUD

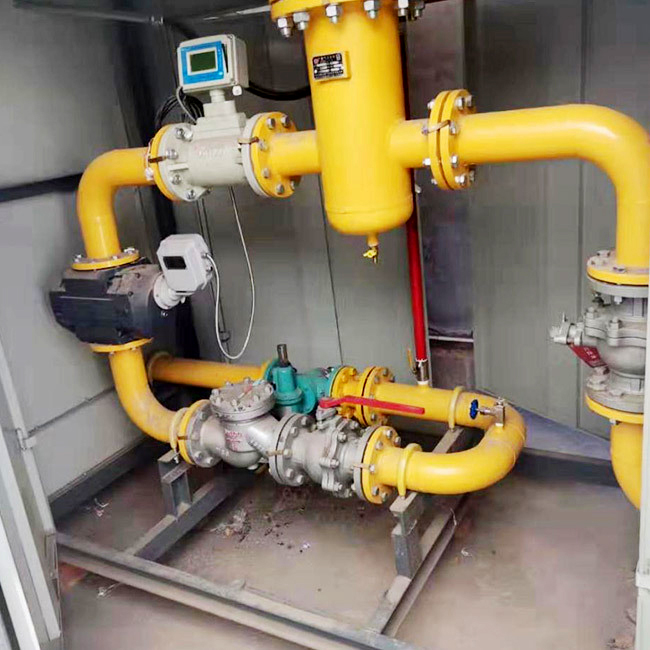

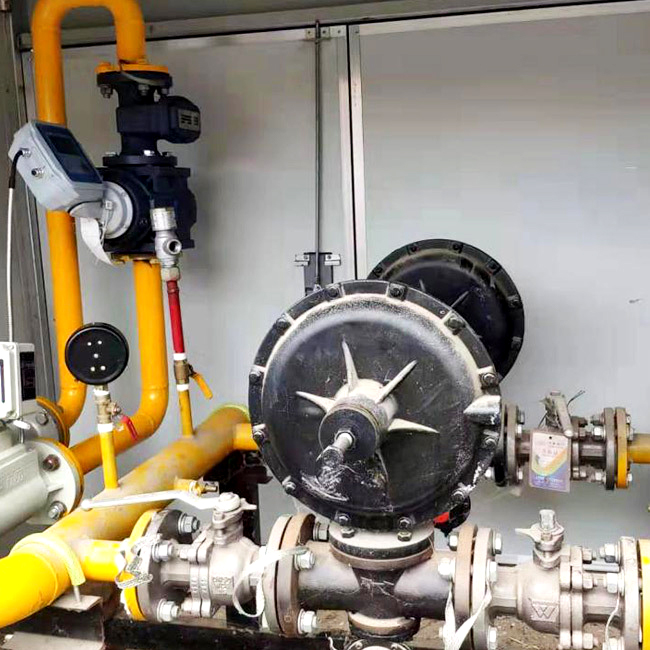

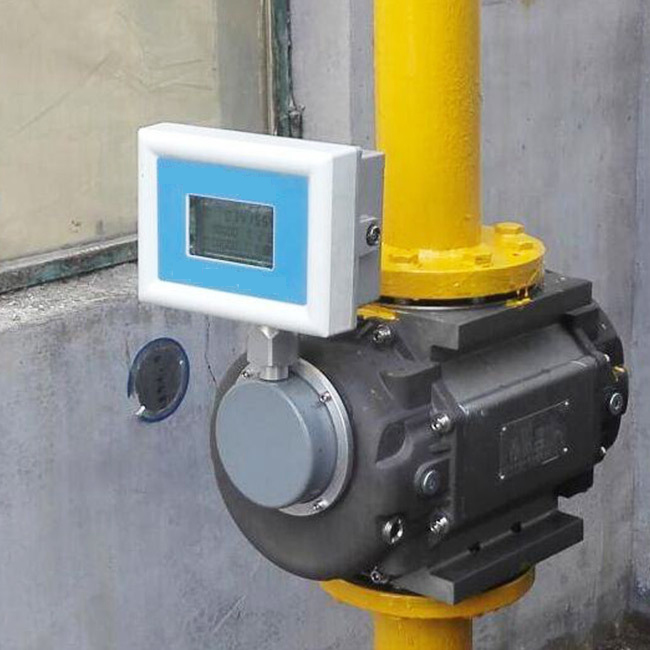

Para alguna contabilidad comercial de la industria del gas que se utiliza en algunos campos, como restaurantes, hoteles, estaciones de regulación de presión de gas, civiles
caldera, etc. También disponible para medir algunos gases como propano, nitrógeno y otros que no tienen medios corrosivos.
Medidor de flujo de raíces de gas
Está integrado con detección de flujo, temperatura y presión del medidor de flujo inteligente. El medidor de flujo de raíces de gas es un medidor de flujo de nueva generación, que puede ejecutar la compensación automática de temperatura y presión. Este medidor de flujo se basa en la teoría de medición volumétrica y está diseñado para medir con precisión la cantidad total de gas en una tubería. El caudalímetro se compone de dos partes: sensor de caudal de raíces y totalizador de caudal. Se necesita tecnología avanzada de microordenador de un solo chip y alta tecnología de micro potencia, mientras tanto, se puede configurar una presión media en el interior, con cálculo de compensación de seguimiento automático de temperatura, puede mostrar directamente el flujo de volumen total en estado estándar (P0 = 101.325kPa, T0 = 293,15 K).
Este medidor de flujo sigue el estándar del estándar de la industria de maquinaria de la República Popular China JB / T7385-94 \"Medidor de flujo de raíces de gas \" y nuestro estándar de Q / ZCY 05-2002《Caudalímetro de raíces de gas LLQ》.
Medidor de flujo LLQ-Gas Roots
DESCRIPCIÓN
Es un medidor de gas de tipo rotativo de desplazamiento positivo diseñado para medir e indicar continuamente la medición precisa de gas en una tubería. Los medidores de flujo de Gas Roots son adecuados para manejar la mayoría de los tipos de gases comunes, limpios y secos, a velocidades de flujo constantes o variables. Los medidores de construcción estándar no son directamente adecuados para manipular acetileno, biogás o gas residual. Comuníquese con la fábrica para obtener información sobre medidores especialmente construidos con materiales directamente compatibles con estos y otros gases.
SOLICITUD
Para alguna contabilidad comercial de la industria del gas que se utiliza en algunos campos, como restaurantes, hoteles, estaciones de regulación de presión de gas, civiles
caldera, etc. También disponible para medir algunos gases como propano, nitrógeno y otros que no tienen medios corrosivos.
DATOS TÉCNICOS
Conexión | DIN PN16 |
Exactitud | ± 1,5% de la tasa |
± 1.0% de la tasa | |
Condition | Temperatura del fluido: -10 ... + 60 ℃ |
Temperatura ambiente: -30 ... + 60 ℃ | |
Humedad relativa: 5% -90% RH | |
Presión atmosférica: 86 ... 106Kpa | |
Fuente de alimentación | Energía principal: 24 V CC |
Batería de respaldo: batería de litio de 3,6 V CC | |
El consumo de energía | <1 W |
Salida | Legumbres |
4-20 mA | |
Tarjeta IC | |
Modbus RS485 |
DATOS TÉCNICOS
Conexión | DIN PN16 |
Exactitud | ± 1,5% de la tasa |
± 1.0% de la tasa | |
Condition | Temperatura del fluido: -10 ... + 60 ℃ |
Temperatura ambiente: -30 ... + 60 ℃ | |
Humedad relativa: 5% -90% RH | |
Presión atmosférica: 86 ... 106Kpa | |
Fuente de alimentación | Energía principal: 24 V CC |
Batería de respaldo: batería de litio de 3,6 V CC | |
El consumo de energía | <1 W |
Salida | Legumbres |
4-20 mA | |
Tarjeta IC | |
Modbus RS485 |
ESPECIFICACIÓN
Modelo | Código de sufijo | Descripción | |||||
LLQ- | ① | ② | ③ | ④ | ⑤ | ⑥ | Caudalímetro de raíces de gas |
Diámetro | XXX | 025: DN25 | |||||
100: DN100 | |||||||
250: DN250 | |||||||
Rango de flujo | Q-XX | Consulte la tabla | |||||
Tipo de convertidor | N | Medidor básico: pantalla mecánica sin salida | |||||
C | Pantalla digital; Compensación de temperatura y presión; Pulso; 4-20mA; | ||||||
Opcional:Modbus RS485; señal de control para tarjeta IC | |||||||
D | Pantalla digital; compensación automática de temperatura y presión | ||||||
Salida estándar: 4-20 mA / pulso / señal de control para tarjeta IC | |||||||
Opcional: Modbus RS485 | |||||||
Exactitud | 10 | ± 1.0% de la tasa | |||||
15 | ± 1,5% de la tasa | ||||||
La calificación de presión | WP1 | 1.0Mpa | |||||
WP2 | 1.6Mpa | ||||||
Conexión | DXX | D16: Brida DIN PN16; D25: Brida DIN PN25; DN40: Brida DIN PN40 ... | |||||
AXX | A15: Brida ANSI 150 #; A30: Brida ANSI 300 #; A60: Brida ANSI 600 # ... | ||||||
JXX | J10: Brida JIS 10K; J20: Brida JIS 20K; J40: Brida JIS 40K ... |
RANGO DE FLUJO
Diámetro | Modelo | Tasa de inicio | Tasa de flujo máxima | Pérdida de presión | Tasa de presión | Exactitud | Relación de rechazo | Cuerpo material |
m³ / h | m³ / h | Pensilvania | Mpa | |||||
DN25 | P-16 | 0.6 | 16 | 120 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 |
Aleación de aluminio |
DN40 | Q-20 | 0.6 | 20 | 130 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | |
Q-25 | 0.6 | 25 | 130 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | ||
Q-30 | 0.6 | 30 | 130 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | ||
Q-40 | 0.6 | 40 | 180 | 1.0 / 1.6 | 1,5 / 1,0 | 30: 1 | ||
Q-60 | 0.6 | 60 | 180 | 1.0 / 1.6 | 1,5 / 1,0 | 60: 1 | ||
DN50 | Q-20 | 0.6 | 20 | 140 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | |
Q-25 | 0.6 | 25 | 140 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | ||
Q-30 | 0.6 | 30 | 140 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | ||
Q-40 | 0.6 | 40 | 200 | 1.0 / 1.6 | 1,5 / 1,0 | 30: 1 | ||
Q-60 | 0.6 | 60 | 200 | 1.0 / 1.6 | 1,5 / 1,0 | 60: 1 | ||
Q-85 | 0.6 | 85 | 210 | 1.0 / 1.6 | 1,5 / 1,0 | 70: 1 | ||
DN65 | Q-100 | 0.6 | 100 | 220 | 1.0 / 1.6 | 1,5 / 1,0 | 70: 1 | |
Q-140 | 0.6 | 140 | 220 | 1.0 / 1.6 | 1,5 / 1,0 | 120: 1 | ||
DN80 | Q-100 | 0.8 | 100 | 220 | 1.0 / 1.6 | 1,5 / 1,0 | 70: 1 | |
Q-140 | 0.8 | 140 | 240 | 1.0 / 1.6 | 1,5 / 1,0 | 100: 1 | ||
Q-200 | 0.8 | 200 | 240 | 1.0 / 1.6 | 1,5 / 1,0 | 100: 1 | ||
DN100 | Q-300 | 0.8 | 300 | 280 | 1.0 / 1.6 | 1,5 / 1,0 | 110: 1 | |
Q-450 | 0.8 | 450 | 300 | 1.0 / 1.6 | 1,5 / 1,0 | 110: 1 | ||
DN150 | Q-650 | 10 | 650 | 580 | 1.0 / 1.6 | 1,5 / 1,0 | 80: 1 | Hierro fundido |
Q-1000 | 10 | 1000 | 600 | 1.0 / 1.6 | 1,5 / 1,0 | 80: 1 | ||
DN200 | Q-1600 | 20 | 1600 | 850 | 1.0 / 1.6 | 1,5 / 1,0 | 60: 1 | |
DN250 | Q-3000 | 30 | 3000 | 1050 | 1.0 / 1.6 | 1.0 / 1.6 | 40: 1 |
ESPECIFICACIÓN
Modelo | Código de sufijo | Descripción | |||||
LLQ- | ① | ② | ③ | ④ | ⑤ | ⑥ | Caudalímetro de raíces de gas |
Diámetro | XXX | 025: DN25 | |||||
100: DN100 | |||||||
250: DN250 | |||||||
Rango de flujo | Q-XX | Consulte la tabla | |||||
Tipo de convertidor | N | Medidor básico: pantalla mecánica sin salida | |||||
C | Pantalla digital; Compensación de temperatura y presión; Pulso; 4-20mA; | ||||||
Opcional:Modbus RS485; señal de control para tarjeta IC | |||||||
D | Pantalla digital; compensación automática de temperatura y presión | ||||||
Salida estándar: 4-20 mA / pulso / señal de control para tarjeta IC | |||||||
Opcional: Modbus RS485 | |||||||
Exactitud | 10 | ± 1.0% de la tasa | |||||
15 | ± 1,5% de la tasa | ||||||
La calificación de presión | WP1 | 1.0Mpa | |||||
WP2 | 1.6Mpa | ||||||
Conexión | DXX | D16: Brida DIN PN16; D25: Brida DIN PN25; DN40: Brida DIN PN40 ... | |||||
AXX | A15: Brida ANSI 150 #; A30: Brida ANSI 300 #; A60: Brida ANSI 600 # ... | ||||||
JXX | J10: Brida JIS 10K; J20: Brida JIS 20K; J40: Brida JIS 40K ... |
RANGO DE FLUJO
Diámetro | Modelo | Tasa de inicio | Tasa de flujo máxima | Pérdida de presión | Tasa de presión | Exactitud | Relación de rechazo | Cuerpo material |
m³ / h | m³ / h | Pensilvania | Mpa | |||||
DN25 | P-16 | 0.6 | 16 | 120 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 |
Aleación de aluminio |
DN40 | Q-20 | 0.6 | 20 | 130 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | |
Q-25 | 0.6 | 25 | 130 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | ||
Q-30 | 0.6 | 30 | 130 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | ||
Q-40 | 0.6 | 40 | 180 | 1.0 / 1.6 | 1,5 / 1,0 | 30: 1 | ||
Q-60 | 0.6 | 60 | 180 | 1.0 / 1.6 | 1,5 / 1,0 | 60: 1 | ||
DN50 | Q-20 | 0.6 | 20 | 140 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | |
Q-25 | 0.6 | 25 | 140 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | ||
Q-30 | 0.6 | 30 | 140 | 1.0 / 1.6 | 1,5 / 1,0 | 20: 1 | ||
Q-40 | 0.6 | 40 | 200 | 1.0 / 1.6 | 1,5 / 1,0 | 30: 1 | ||
Q-60 | 0.6 | 60 | 200 | 1.0 / 1.6 | 1,5 / 1,0 | 60: 1 | ||
Q-85 | 0.6 | 85 | 210 | 1.0 / 1.6 | 1,5 / 1,0 | 70: 1 | ||
DN65 | Q-100 | 0.6 | 100 | 220 | 1.0 / 1.6 | 1,5 / 1,0 | 70: 1 | |
Q-140 | 0.6 | 140 | 220 | 1.0 / 1.6 | 1,5 / 1,0 | 120: 1 | ||
DN80 | Q-100 | 0.8 | 100 | 220 | 1.0 / 1.6 | 1,5 / 1,0 | 70: 1 | |
Q-140 | 0.8 | 140 | 240 | 1.0 / 1.6 | 1,5 / 1,0 | 100: 1 | ||
Q-200 | 0.8 | 200 | 240 | 1.0 / 1.6 | 1,5 / 1,0 | 100: 1 | ||
DN100 | Q-300 | 0.8 | 300 | 280 | 1.0 / 1.6 | 1,5 / 1,0 | 110: 1 | |
Q-450 | 0.8 | 450 | 300 | 1.0 / 1.6 | 1,5 / 1,0 | 110: 1 | ||
DN150 | Q-650 | 10 | 650 | 580 | 1.0 / 1.6 | 1,5 / 1,0 | 80: 1 | Hierro fundido |
Q-1000 | 10 | 1000 | 600 | 1.0 / 1.6 | 1,5 / 1,0 | 80: 1 | ||
DN200 | Q-1600 | 20 | 1600 | 850 | 1.0 / 1.6 | 1,5 / 1,0 | 60: 1 | |
DN250 | Q-3000 | 30 | 3000 | 1050 | 1.0 / 1.6 | 1.0 / 1.6 | 40: 1 |
