LUGB
MICC

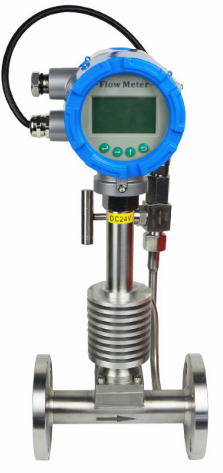

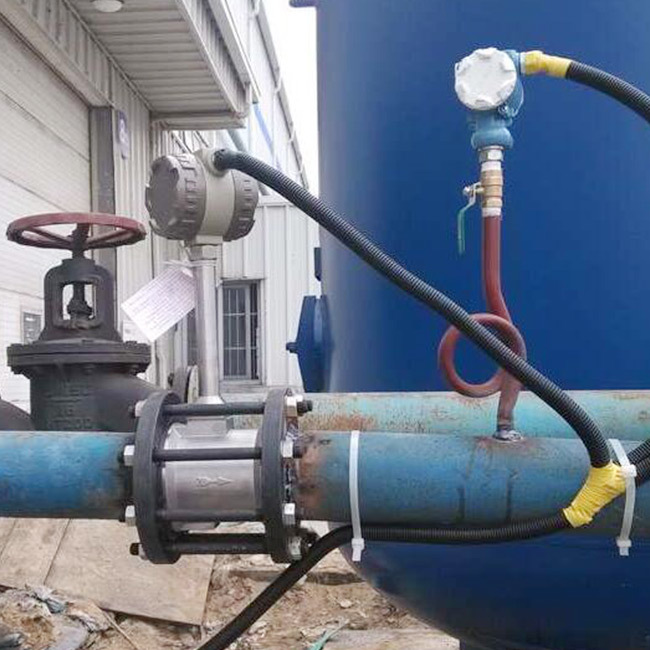

Medidor de flujo de vórtice
Los caudalímetros LUGB & LUCB Vortex funcionan según el principio de vórtice generado y la relación entre vórtice y flujo según la teoría de Karman y Strouhal, que se especializan en la medición de vapor, gas y líquido de gas y vapor más bajos, incluso líquido turbio, incluidos microgranos e impurezas. Vortex Flowmeter se basa en el principio de Karman Street, para medir líquidos, lados con direcciones de rotación opuestas, la frecuencia de los vórtices es directamente proporcional a la velocidad media. A través del número de vórtices que se mide por el cabezal del sensor, se calcula la velocidad media, más el diámetro del caudalímetro, sale el caudal volumétrico final.

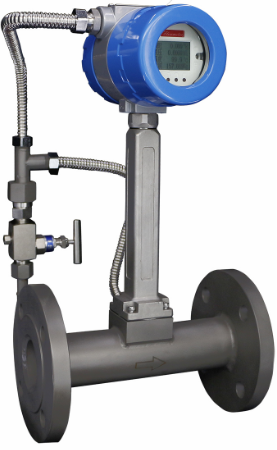

Medidor de flujo LUGB-Vortex
DESCRIPCIÓN
El caudalímetro de vórtice se utiliza para medir la velocidad del flujo de gases o líquidos en tuberías que fluyen por completo. El principio de medición se basa en el desarrollo de una calle de desprendimiento de vórtices de Karman a raíz de una carrocería incorporada en la tubería.
El desprendimiento periódico de remolinos ocurre primero desde un lado y luego desde el otro lado de un cuerpo de acantilado (cuerpo de desprendimiento de vórtice) en estancamiento perpendicular al eje de la tubería. El desprendimiento de vórtices genera una llamada \"calle de vórtices de Karman \" con condiciones de presión alternas cuya frecuencia es proporcional a la velocidad del flujo.

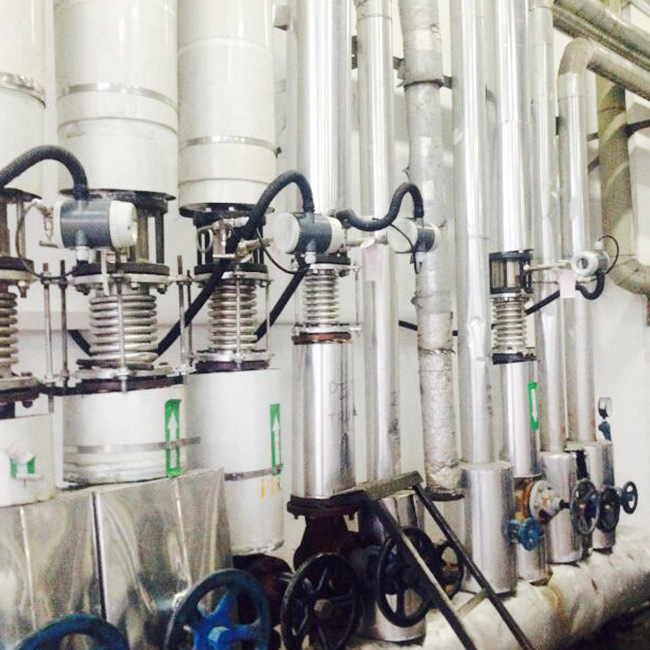

SOLICITUD
- Industria de calderas (medición de vapor)
- Industria del aire comprimido
- Industria textil
- Industria del papel
- Industria de la calefacción
- Industria metalúrgica
- Procesamiento de plásticos

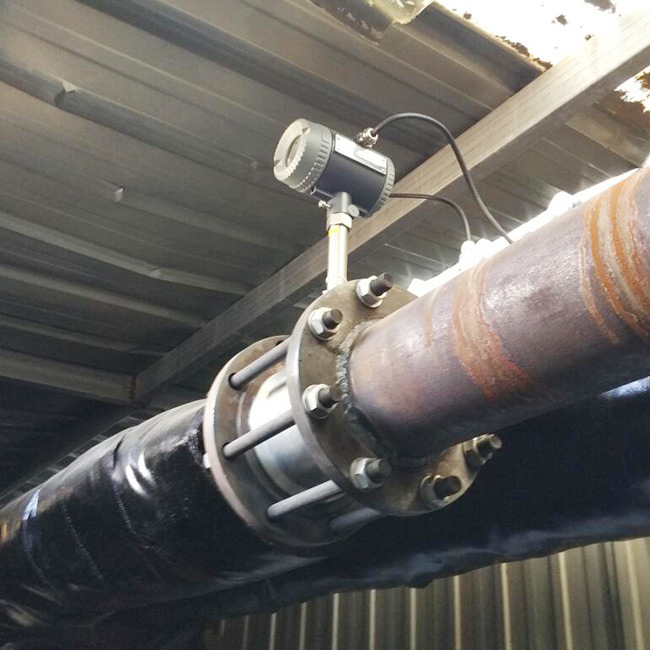

Medidor de flujo de vórtice
Los caudalímetros LUGB & LUCB Vortex funcionan según el principio de vórtice generado y la relación entre vórtice y flujo según la teoría de Karman y Strouhal, que se especializan en la medición de vapor, gas y líquido de gas y vapor más bajos, incluso líquido turbio, incluidos microgranos e impurezas. Vortex Flowmeter se basa en el principio de Karman Street, para medir líquidos, lados con direcciones de rotación opuestas, la frecuencia de los vórtices es directamente proporcional a la velocidad media. A través del número de vórtices que se mide por el cabezal del sensor, se calcula la velocidad media, más el diámetro del caudalímetro, sale el caudal volumétrico final.
Medidor de flujo LUGB-Vortex
DESCRIPCIÓN
El caudalímetro de vórtice se utiliza para medir la velocidad del flujo de gases o líquidos en tuberías que fluyen por completo. El principio de medición se basa en el desarrollo de una calle de desprendimiento de vórtices de Karman a raíz de una carrocería incorporada en la tubería.
El desprendimiento periódico de remolinos ocurre primero desde un lado y luego desde el otro lado de un cuerpo de acantilado (cuerpo de desprendimiento de vórtice) en estancamiento perpendicular al eje de la tubería. El desprendimiento de vórtices genera una llamada \"calle de vórtices de Karman \" con condiciones de presión alternas cuya frecuencia es proporcional a la velocidad del flujo.
SOLICITUD
- Industria de calderas (medición de vapor)
- Industria del aire comprimido
- Industria textil
- Industria del papel
- Industria de la calefacción
- Industria metalúrgica
- Procesamiento de plásticos
DATOS TÉCNICOS
Rango de aplicación | 00001. |
Gas; (2) líquido; (3) Vapor | |
00002. | |
Valor medido | |
Valor medido primario | Tasa de flujo |
Valor medido secundario | Flujo volumétrico (presión y temperatura disponibles) |
Temperatura | |
Temperatura de proceso | Nivel T1: -20℃… + 100℃ |
Nivel T2: -20℃… + 250℃ | |
Nivel T3: -20℃… + 350℃ | |
Nivel T4: -20℃… + 420℃ | |
Temperatura ambiente | -10℃… + 50℃ |
Presión | |
EN 1092-1 | DN200… DN300: PN10 |
DN100… DN200: PN16 | |
DN15… DN80: PN25 | |
Otra presión en la solicitud | |
ASME B 16.5 | 1/2 \"… 8 \": 150 lb RF |
Otra presión en la solicitud | |
JIS | 1/2 \"… 8 \": 10K |
Otra presión en la solicitud | |
Condición de referencia | Condiciones de flujo similares a EN 29104 |
Medio: agua / gas / vapor | |
Temperatura: -10℃… + 30℃ | |
Sección de entrada: ≥10DN | |
Exactitud | Para líquido: ± 1.0% de la tasa |
Para vapor y gas: ± 1,5% de la tasa | |
Cuerpo material | SS304 |
SS306 | |
Material del convertidor | Estándar: Aluminio fundido a presión recubierto de poliuretano |
DATOS TÉCNICOS
Rango de aplicación | 00001. |
Gas; (2) líquido; (3) Vapor | |
00002. | |
Valor medido | |
Valor medido primario | Tasa de flujo |
Valor medido secundario | Flujo volumétrico (presión y temperatura disponibles) |
Temperatura | |
Temperatura de proceso | Nivel T1: -20℃… + 100℃ |
Nivel T2: -20℃… + 250℃ | |
Nivel T3: -20℃… + 350℃ | |
Nivel T4: -20℃… + 420℃ | |
Temperatura ambiente | -10℃… + 50℃ |
Presión | |
EN 1092-1 | DN200… DN300: PN10 |
DN100… DN200: PN16 | |
DN15… DN80: PN25 | |
Otra presión en la solicitud | |
ASME B 16.5 | 1/2 \"… 8 \": 150 lb RF |
Otra presión en la solicitud | |
JIS | 1/2 \"… 8 \": 10K |
Otra presión en la solicitud | |
Condición de referencia | Condiciones de flujo similares a EN 29104 |
Medio: agua / gas / vapor | |
Temperatura: -10℃… + 30℃ | |
Sección de entrada: ≥10DN | |
Exactitud | Para líquido: ± 1.0% de la tasa |
Para vapor y gas: ± 1,5% de la tasa | |
Cuerpo material | SS304 |
SS306 | |
Material del convertidor | Estándar: Aluminio fundido a presión recubierto de poliuretano |
SELECCIÓN DE MODELO
Modelo | Código de sufijo | Descripción | |||||||
LUGB- | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | Caudalímetro de vórtice |
Líquido | L | Líquido | |||||||
G | Gas / Aire | ||||||||
S | Vapor | ||||||||
Diámetro | XXX | Soporte para diámetro | |||||||
015: DN 15; 050: DN 50; 100: DN 100; 300: DN 300 | |||||||||
Estructura | S | Tipo compacto | |||||||
L | Tipo remoto | ||||||||
Tipo de convertidor | C | Fluido: líquido; 24 V CC; Salida de 4-20 mA / pulsos; Pantalla digital; Ex | |||||||
V | 24 V CC; Salida de 4-20 mA / pulsos (el tipo V es solo para aplicaciones de gas / vapor); Pantalla digital; Ex | ||||||||
D | 24 V CC; Salida de 4-20 mA / pulsos; Compensación de temperatura y presión; Pantalla digital; Ex | ||||||||
DB | 24 V CC; Salida de 4-20 mA / pulsos; Compensación de temperatura y presión; Pantalla digital; Ex | ||||||||
DA | 24 V CC; Salida de 4-20 mA / pulsos; Compensación de temperatura y presión; Pantalla digital; Ex | ||||||||
DV | 24 V CC; Salida de 4-20 mA / pulsos; Compensación de temperatura y presión; Pantalla digital; Ex | ||||||||
Aviso: | 00001. | ||||||||
Modbus RS485 es opcional para las series C, V, D, DA, DB, DV | |||||||||
00002. | |||||||||
00003. | |||||||||
La alimentación dual (24 V CC + batería) es opcional para las series C, V, D, DA, DB | |||||||||
00004. | |||||||||
Cuerpo material | S4 | SS304 | |||||||
S6 | SS306 | ||||||||
A prueba de explosiones | BT | ExdIIBT6 | |||||||
Connecticut | ExibIICT4 | ||||||||
N / A | No a prueba de explosiones | ||||||||
Conexión | WAF | Conexión de oblea | |||||||
DXX | D16: Brida DIN PN 16; D25: Brida DIN PN 25 ... | ||||||||
AXX | A15: Brida ANSI 150 #; A30: Brida ANSI 300 #… | ||||||||
JXX | J10: Brida JIS 10K; J20: Brida JIS 20K ... | ||||||||
Clasificación de temperatura | T1 | -20℃… + 100℃ | |||||||
T2 | -20℃… + 250℃ | ||||||||
T3 | -20℃… + 350℃ | ||||||||
T4 | -20℃… + 420℃ |
