Medidor de flujo LUX-Swirl

Cantidad:
  • LUX
  • MICC

Medidor de flujo de remolino

1) Pantalla LCD de celosía

2) Fácil operación

3) Configurar con sensor de temperatura / presión. Para sensores de temperatura, Pt100 o Pt1000; para sensor de presión, sensor de presión manométrica o sensor de presión absoluta

4) Las salidas múltiples pueden ser opcionales: Salida equivalente de dos cables 4-20 mA, pulso de tres cables y tres cables

5) Excelente función de corrección de no linealidad, mejora en gran medida la apariencia de linealidad

6) Análisis espectral, mejora la capacidad de resistencia a la vibración y antiinterferencias

7) Una variedad de medios de medición: vapor, líquido, gas y gas natural, etc.

8) Bajo consumo de energía, una celda seca puede mantener al menos 3 años.

9) Capacidad de conmutación automática de los modos de trabajo: suministro de batería, dos cables y tres cables

10) Función de autocomprobación: la rica información de autocomprobación facilita el mantenimiento y la depuración

11) La configuración de contraseña independiente, la configuración de parámetros, el restablecimiento de flujo total y la calibración se pueden configurar con contraseñas de diferentes niveles, es conveniente para la administración

12) El sistema de tres cables admite comunicación RS485

13) La unidad de visualización se puede seleccionar y definir por el usuario


DESCRIPCIÓN

El medidor de flujo de remolino inteligente desarrollado por nuestra empresa es un nuevo instrumento de flujo al nivel líder en China. Este instrumento tiene una función combinada de capacidad de flujo, temperatura y medición de presión. También puede realizar una compensación automática de temperatura, presión y factor de compresibilidad. Es un instrumento de dosificación de gas ideal para las industrias petrolera, química, eléctrica y metalúrgica LUX-U / H.

SOLICITUD

- Sin parte mecánica móvil

- Sin mantenimiento especial

- Técnicas a prueba de vibraciones

- Medida de gas natural

- Medición de biogás

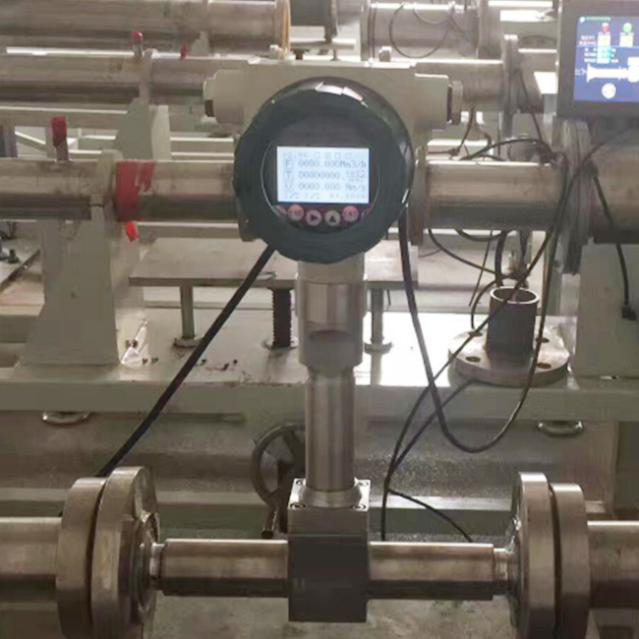

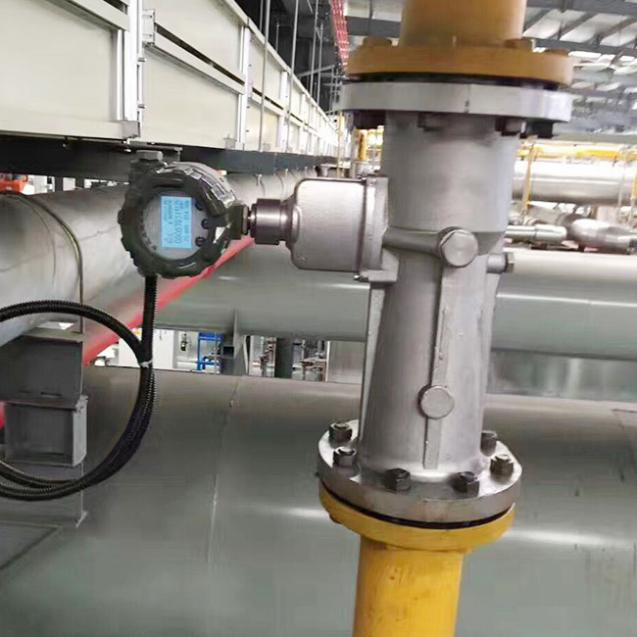

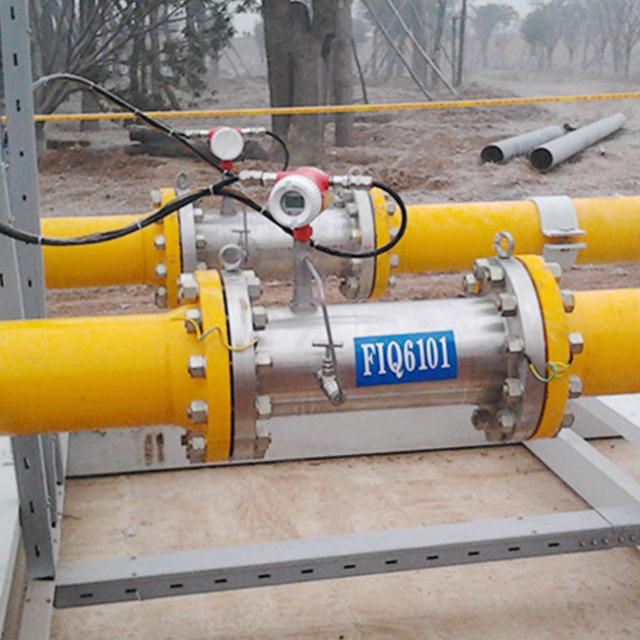

LUX1 LUX2 LUX3 LUX4

DATOS TÉCNICOS

Nombre

Medidor de flujo de remolino

Diámetro nominal (mm)

DN15-DN200

Medio aplicable

Gas

Clase de precisión

1,0%1,5%

Clase de presión

PN1.6MPaPN2.5PaPN4.0MPa

Temperatura media

-2080 ℃

Temperatura ambiente

-3060 ℃

Humedad relativa

5%95%

Presión atmosférica

86KPa106KPa

Compensación de temperatura y presión

Selección de usuario

Fuente de alimentación de trabajo

Fuente de alimentación externaFuente de alimentación interna de 24 VCCBatería de litio de 3,6 V

Consumo de energía del instrumento completo

Fuente de alimentación externaFuente de alimentación interna

Señal de salida

Señal de frecuencia Señal de corriente de 4-20 mA

Comunicación

Comunicación RS485Comunicación Modbus

Puede transmitir flujo instantáneo, flujo acumulativo,

parámetros de presión y temperatura

Material de la carcasa

Carcasa de aleación de aluminioPN≤1.6Mpa

carcasa de acero inoxidablePN≤4.0Mpa

PN> 4.0Mpa para especificaciones especiales

Metodo de instalacion

Instalación de bridas

Marca a prueba de explosiones

ExdIIBT6

clase de protección

IP65



SELECCIÓN DE MODELO

Modelo

Código de sufijo

Descripción

LUX-

Caudalímetro de remolino

Líquido

L








Líquido

G








Gas / Aire

Diámetro

XXX







Soporte para diámetro

020: DN20; 050: DN50

100: DN100; 300: DN300

Estructura

S






Tipo compacto

L






Tipo remoto

Tipo de convertidor

N





24VDC; Salida de pulso; Sin pantalla; Ex

Compensación de temperatura y presión

A





24VDC; Salida 4-20 mA; Sin pantalla; Ex

Compensación de temperatura y presión

B





Fuente de alimentación de batería; Ninguna salida; Ex; Pantalla digital

Compensación de temperatura y presión

U1





24VDC; Salida de 2 hilos 4-20 mA; RS485Pantalla digital

Compensación de temperatura y presión

U2





24VDC; Salida de 3 hilos 4-20 mA; RS485Pantalla digital

Compensación de temperatura y presión

H





24VDC; Salida de 3 hilos 4-20 mA; CiervoPantalla digital

Compensación de temperatura y presión

Cuerpo material

S4




SS304

S6




SS316

A prueba de explosiones

BT



ExdIIBT6

N / A



No a prueba de explosiones

Conexión

DXX


D16: brida DIN PN16; DN25Brida DIN PN25 ...

AXX


A15Brida ANSI 150 #; A30: Brida ANSI 300 #…

JXX


J10: brida JIS 10K; J20Brida JIS20K…

THR


Conexión de hilo

Clasificación de temperatura

T1

-20 ... + 80 grados cel

T2

-20 ... + 150 grados cel

GAMA DE BRIDA

DN (mm)

Rango de flujo
(m3 / h)

Presión de trabajo operativa

Precisión

15

1,5 ~ 12

1.6
2.5
4.0
6.3
10
16
25
42

1.0
1.5

20

2 ~ 15

25

3,0 ~ 30

32

6.0 ~ 60

40

7.0 ~ 70

50

10 ~ 130

80

30 ~ 400

100

70 ~ 800

125

90 ~ 1000

150

190 ~ 1900

200

240 ~ 3600
